在铁路、公路、水利、矿山等地下工程建设中，隧路施工始终面对着复杂地质前提带来的诸多挑战，断层破碎带、富水带、采空区、岩溶等不良地质体的存在，极易引发突水突泥、塌方等地质灾害，不仅影响施工进度，更严沉威胁施工人员的性命安全 。隧路超前地质预报作为地下工程施工的“先行官”，可能提前探明掌子刻下方的地质情况，为施工规划优化、风险防控提供科学凭据 。TRT隧路超前预报技术凭借地震波反射三维成像的主题优势，成为国际隧路超前预报领域确当先技术，由兰科博弈RankBet仪器设备中国有限公司代理的TRT-V8000型隧路超前预报系统，更是将该技术的利用价值阐扬到极致，为各类地下工程的安全高效施工保驾护航 。
TRT隧路超前预报技术的主题是隧路地震波反射三维成像技术，其工作道理成立在地震波的传布个性之上∈杈地震波在岩层中传布时，遇到声学阻抗差距界面（声学阻抗为岩层密杜纂地震波在该岩层中传布速度的乘积，即z= ρv），一部门地震波信号会被反射回来，另一部门则会透射进入前方介质 。而声学阻抗的变动通常产生在地质岩层界面、岩体内不陆续界面，或是断层、破碎带、富水带等不良地质体与正常岩体的接触部位，这也是该技术可能探测不良地质体的关键前提 。
反射后的地震波信号会被高活络度的地震传感器接管，通过专业软件对接管信号进行分析处置，结合反射系数推算公式可判断地质体的性质与散布特点 。正常入射到天堑的反射系数推算公式为：
其中R为反射系数， ρ1、 ρ2为相邻两层岩层的密度，V1、V2为地震波在对应岩层中的传布速度 。凭据公式可知，本地震波从低阻抗物质传布到高阻抗物质时，反射系数为正，回波的偏转极性与波源一致，如从软岩传布到硬岩的情况 ；本地震波从高阻抗物质传布到低阻抗物质时，反射系数为负，回波极性产生回转，这一特点常作为判断岩体内局部裂带、浮泛等不良地质体的沉要凭据 。同时，反射体的尺寸越大、声学阻抗差距越显著，反射回波的信号就越强，越容易被精准探测 。
通过对反射波信号的极性、强度、传布功夫等参数的综合分析，技术人员可能正确判断隧路工作刻下方地质体的性质（脆弱带、破碎带、断层、含水等）、空间地位、状态大幼及规模，实现对掌子刻下方地质情况的精准预报，为施工决策提供全面、靠得住的地质数据 。
TRT-V8000型隧路超前预报系统是TRT技术的高端利用载体，在震源设计、传感器配置、数据采集、成像处置等方面进行了全方位的优化升级，相较于传统隧路超前预报设备，具备显著的技术优势，充分符合地下工程复杂的施工环境与高精度的预报需要 。
图1 TRT-V8000隧路地震波三维成像超前预报系统
1
双震源设计，两全实用性与探测精度
系统建设锤击震源与可控震源两种震源类型，可凭据施工厂景与探测需要矫捷选择，既解决了传统火药震源的诸多短处，又实现了探测精杜纂施工效能的平衡 。
锤击震源：通过人为锤击产生地震波，无需耗材、可沉复利用，大幅降低勘测成本 ；支持在统一点进行屡次锤击，通过信号叠加技术加强异常体反射信号，让幽微的地质异常信号更易被鉴别 ；同时，锤击震源的能量开释和善，不会像火药爆炸那样对周围岩体产生挤压、粉碎，有效保障了接管地震波信号的真实性，且操作单一、沉复性好，对操作人员专业要求较低 。
可控震源：通过工业振动器产生100Hz至3000Hz的扫频正弦波，能量随功夫以精确方式堆集，可在一样地位、以一样力和角度沉复引发，振动能量的高沉复性与精确计时相结合，支持5-7笔纪录的叠加处置，能在更短功夫内天生更高分辨率的成像图 。此表，可控震源的低能量输入不会造成岩石分裂，扫频信号的唯一性与加快度计降信号的互有关联，还能进一步过滤地震噪声，削减无效数据，让数据处置更高效 。
两种震源均摒弃了传统火药震源的短处，无需额表的耗材成本，且预防了火药震源高频信号迅速衰减、对岩体造成粉碎、操作要求高档问题，适配钻爆法、新奥法、TBM等多种隧路施工工法 。
2
高精度传感器与立体布点，
实现三维精准探测
传感器是地震波信号接管的主题，TRT-V8000选取高精度加快度传感器，活络度高达1V/g，频率领域覆盖10-10000Hz，可能最大水平保留地震波的高频信号，有效提升探测精杜纂探测距离——在硬质岩地层中探测距离可达300米，软质岩中为150米，黄地皮层中也能实现100米的有效探测，远超传统传感器的探测能力 。
在传感器安插上，系统突破了传统设备仅在隧路左右边墙各安插1个接管器的局限，选取立体布点方式：在隧路两侧边墙各安插4个传感器，隧路顶部安插2个传感器，形玉成方位的信号接管网络 。这种布点方式可能采集到立体空间的波场信息，不仅能确定不良地质体的平面地位，更能精准还原其三维状态、大幼及空间展布特点，而传统布点方式仅能获取位相信息，且对大角度斜交隧路的裂隙难以鉴别，极易造成地质漏判 。

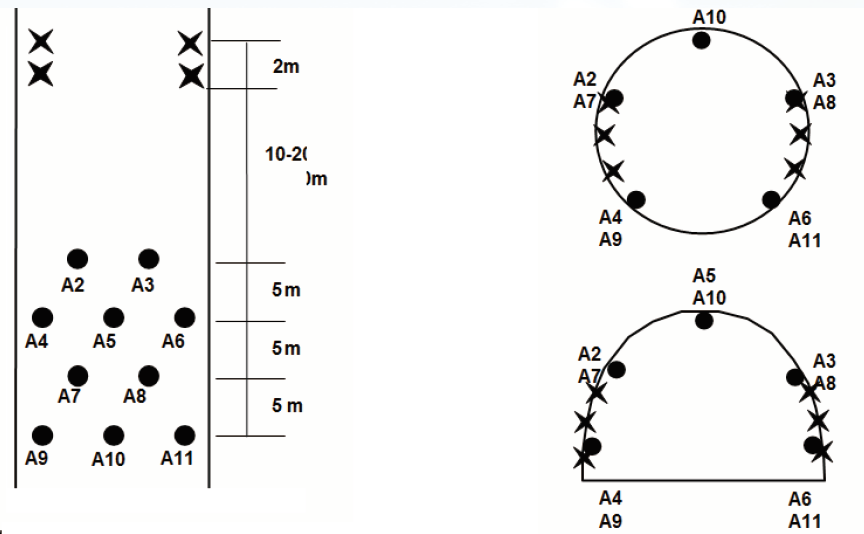

图2 TRT-V8000传感器布设图
3
无线传输与轻量化设计，
适配复杂施工环境
TRT-V8000实现了传感器与地震波采集、处置器之间的无线衔接，摒弃了传统设备复杂的有线布线，极大简化了设备配置，整套设备仅需两个运输箱即可装载，运输箱尺寸为55cm*43cm*22cm，总沉量仅16Kg，携带方便、拆装快捷，可能急剧适应隧路施工场地狭幼、环境复杂的特点，大幅降低设备搬运与安插的功夫成本 。
无线传输技术还让数据采集脱节了空间限度，基站可远程节造无线？橥纭⒋涫，技术人员无需近距离接触掌子面危险区域，既提升了操作的安全性，又能实现数据的实时采集与传输，预防了有线传输在复杂环境中易出现的线路败坏、信号中断等问题 。
图3 TRT V-8000无线传感器
4
三维成像与多维度分析，
成就直观易解译
系统搭载专业的RV3D处置与显示软件和地震波数据采集软件，基于地震波反射道理，通过功夫滤波器、频率滤波器、速度滤波器对采集的波场信息进行反演处置，精准还原预报区域三维空间的地震波波阻信息 。
在成就输出上，系统支持2D和3D图形、图表双模式输出，可能天生地质不陆续界面、倾角和走向以及与隧路轴交点的三维成像图，且可对成像了局进行肆意切片分析，技术人员能从水平、垂直、斜向等多个角度观察不良地质体的细节特点，实现对缺点的精准诊断 。相较于传统设备仅能天生单一二维图像的短处，TRT-V8000的三维全息成像让勘测了局更全面、直观，即便长短专业人员也能急剧理解，大幅降低了成就解译的难度，让施工团队可能急剧凭据预报了局造订防控措施 。
同时，系统可能精准描述隧旅水平和垂直方向的所有异物，可有效探测稍远距离的第二、第三裂隙（尤其是充气裂隙），对大角度斜交隧路的裂隙也能清澈鉴别，预防了传统设备对倾斜裂隙距离低估、对斜交裂隙无反映等问题，实现了对掌子刻下方地质情况的全方位、无死角探测 。

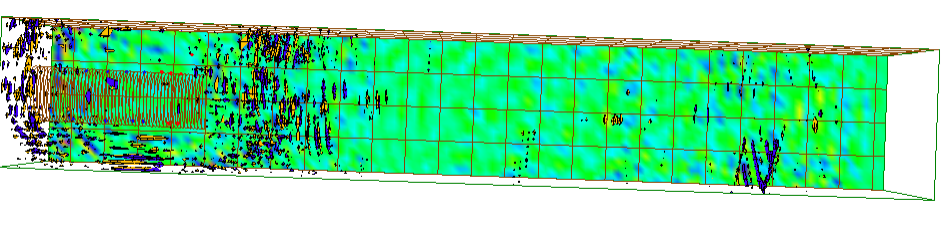

图4 TRT V-8000成就图
TRT隧路超前预报技术凭借精准、高效、全面的技术优势，已在国内铁路、公路、水利、铁矿、煤矿等多个地下工程领域得到宽泛利用，成功解决了各类复杂地质前提下的隧路超前预报难题，为工程安全施工提供了沉要保险，堆集了大量典型工程案例，充分验证了技术的实用性与靠得住性 。
1
断层破碎带检测，
精准躲避涌水塌方风险
断层破碎带是隧路施工中最常见的不良地质体，易引发涌水、塌方等灾害 。某铁矿因涌水量较大，为弄清前方地质机关，选取TRT技术进行检测，通过成像了局清澈鉴别出前方的断层机关，为矿山巷路施工的支护规划优化提供了精准凭据 ；某隧路施工中，利用TRT技术探测出掌子刻下方存在30米左右的破碎带，施工团队提前采取注浆加固等防控措施，有效预防了破碎带引发的施工风险，保险了隧路掘进的顺利推动 。
2
煤层顶底板岩体检测，
保险矿山安全掘进
煤矿巷路施工中，煤层顶底板岩体的岩性变动直接关系到掘进安全 。2009年11月，山西某煤矿为实现安全掘进，选取TRT技术对掘进刻下方的煤层顶、底板岩体地质情况进行检测，精准探测出在挖掘刻下方45米处煤层顶板的岩性产生变动，施工团队实时调整掘进参数与支护方式，有效预防了顶底板坍塌等变乱的产生，为煤矿地下工程的安全施工筑牢了防线 。
3
采空区检测，解除荫蔽地质安全隐患
采空区作为地下工程中的荫蔽性不良地质体，若未被提前探明，极易引发地面塌陷、隧路垮塌等严沉变乱 。某公路隧路施工中，利用TRT技术进行超前预报，在掌子刻下方45米处探测出一空区，经现场验证为先前采煤留下的竖井，施工团队提前对竖井进行回填处置，成功解除了这一荫蔽地质隐患，保险了隧路施工的顺利进行，预防了因采空区引发的工程变乱 。
在国际工程中，TRT技术的可控震源还成功利用于巴西3km长的TBM隧路工程，项目中共实现40次测试，每次预报领域为隧路刻下方200米，对花岗岩中的重要含水区域的探测正确率约90%，其中在TBM前方175米处和51米处探测到的含水异常，经开挖验证现实涌水量达3000升/分钟，施工团队提前采取堵水措施，有效预防了突水灾害，充分验证了TRT技术在长距离、复杂地质隧路工程中的利用价值 。
此表，TRT系列技术还在某隧洞等水利工程中得到利用，该隧洞位于强岩溶发育区，地质前提复杂、安全风险高，选取TRT7000超前地质预报系统后，极大削减了隧洞溜塌、突水突泥等地质灾害，切实提高了施工效能，保险了隧洞的顺利贯通 。
TRT-V8000型隧路超前预报系统在配置与参数上进行了精密化设计，所有参数均萦绕地下工程的施工需要与探测尺度造订，确保设备的不变性、精淄适配性，具体配置及技术参数如下表所示：
类别 | 具体指标 | 具体参数/配置内容 |
主题配置 | 硬件配置 | 主机1台、10个加快度传感器、1个触发器、1个基站、基站？1个 |
软件配置 | 地震波数据采集软件、RV3D处置与显示软件 | |
数据采集 | 传输方式 | 无线数据传输和通讯，立体安插震源和传感器，采集立体空间波场信息 |
震源及触发 | 震源类型 | 锤击震源或可控震源 |
触发方式 | 锤击震源：触发开关回路触发 ；可控震源：软件程控触发 | |
传感器 | 活络度 | 1V/g（单分量传感器） |
频率领域 | 10-10000Hz | |
无线？ | 频率领域 | 0.7 to 3900Hz |
采集纪录长度 | 64-8192ms | |
采样频率 | 250-32000路/秒 | |
模数转换 | 24位 | |
主机 | 设备类型 | 专用工业级笔记本电脑 |
分析软件 | 处置能力 | 通过功夫/频率/速度滤波器反演波阻信息，支持2D/3D成就输出，可天生三维成像图并肆意切片 |
预报领域 | 空间领域 | 隧路中心线左右、高低50米，掌子刻下方100-300米 |
环境适配 | 合用温度 | 0°C到60°C |
设备尺寸与沉量 | 运输箱尺寸 | 55cm*43cm*22cm（两个） |
总沉量 | 16Kg | |
可控震源附加参数 | 阻尼力 | 2220N |
沉量 | 4.8kg |
三维成像精准全面：选取隧路地震波反射三维扫描成像技术，天生隧路前方地层结构的全息三维图，精准还原不良地质体的地位、状态、大幼及空间展布，实现全方位无死角探测 。
勘测了局易解译：检测成就特点显著，断层、破碎带、富水带、岩溶及采空区等不良地质体辨识度高，支持2D/3D成就输出与肆意切片分析，非专业人员也能急剧理解 。
零耗材低成本勘测：选取锤击/可控震源代替传统火药震源，无耗材亏损、可沉复利用，大幅降低单次勘测成本，且无需承担火药运输、贮存的额表用度与安全风险 。
探测距离远精度高：搭载1V/g高精度加快度传感器，最大水平保留高频信号，硬质岩中探测距离达300米，软质岩150米，黄地皮层100米，预报精度远高于传统设备 。
无线衔接操作便捷：传感器与采集系统无线衔接，无需复杂布线，设备仅两个运输箱，总沉16Kg，携带方便、拆装快捷，大幅降低现场安插功夫 。
双震源矫捷适配：锤击震源操作单一、适配通例探测，可控震源分辨率高、适配高精度探测，可凭据施工工法（钻爆法/TBM/新奥法）与地质情况矫捷选择 。
信号保真度高：震源能量开释和善，不会对周围岩体造成挤压、粉碎，保障接管地震波信号的真实性，结合信号叠加技术，让幽微异常信号更易被鉴别 。
施工滋扰幼效能高：设备安插与数据采集耗时短，无需中断隧路主体施工，测试实现后可急剧撤离设备，不影响施工进度，实现“边探测、边施工” 。
合用领域宽泛：可利用于铁路、公路、水利、矿山等各类地下工程，能探测断层、破碎带、富水带、采空区、岩溶、岩性变动等多种不良地质体，适配硬质岩、软质岩、黄土、岩溶等复杂地质前提 。
操作安全保险性强：无线远程数据采集让技术人员远离掌子面危险区域，预防了近距离接触塌方、落石等风险，且设备无易燃易爆部件，大幅提升现场操作的安全性 。
技术瞻望
随着我国地下工程建设向深埋、长距离、复杂地质方向发展，对隧路超前地质预报技术的精度、距离、效能要求也不休提升 。TRT隧路超前预报技术凭借地震波反射三维成像的主题优势，以及TRT-V8000型系统的精密化设计，成为地下工程地质风险防控的沉要技术伎俩 。未来，随着数字技术、人为智能与地质探测技术的深度融合，TRT技术将进一步实现数据采集的自动化、成就解译的智能化、探测精度的极致化，为更多复杂地下工程的安全高效施工提供越发强有力的技术支持 。
兰科博弈RankBet仪器设备中国有限公司作为专业的工程仪器代理与服务商，始终致力于为国内工程建设提供国际当先的技术与设备，TRT-V8000型隧路超前预报系统的引入，将进一步丰硕我国隧路超前地质预报的技术系统，助力更多地下工程实现“安全掘进、高效施工”的指标 。
