SBS1000 Magnum | 深孔P波震源

型号：SBS1000 Magnum

用处：是一款为 1000m 深度以内P波跨孔层析成像而设计的孔中P波震源

尺度规范：《公路工程物探规程》JTG/T C22-2009 《水电水利工程物探规程》DL/T 5010-2005 《电力工程物探技术规程》DL/T 5159-2012

有关产品
产品详情
利用案例
有关下载


SBS1000 Magnum | 深孔P波震源

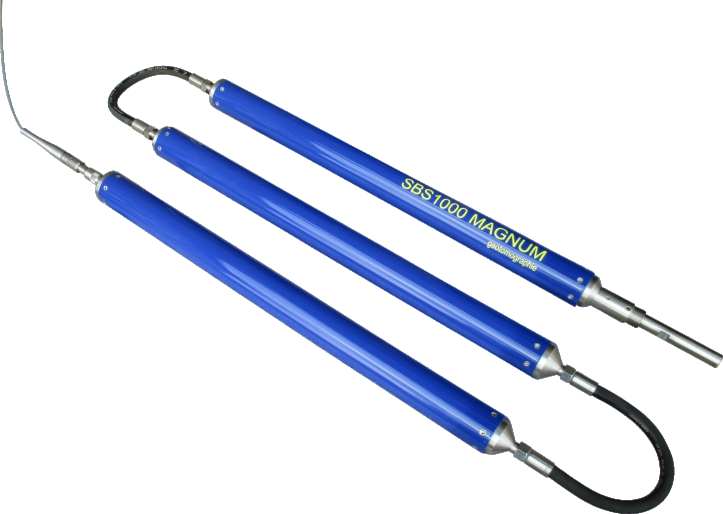

SBS1000 Magnum 是一款为 1000m 深度以内P波跨孔层析成像而设计的孔中P波震源。

SBS1000 Magnum 由三部门组成，蕴含用于充电至约3 KV的齐全高压供能器，可衔接至GO-4电缆头的震源和尺度

测井单元（4芯电缆）。整个装置通过230 V互换电从地面供电 。





 技术参数                                                                               兰科博弈(RankBet)有限公司官网

引发波类型：P 波

信号频率：最大5 kHz（与地质情况及
孔间距有关）
操作深度：最大1000 m
地面供能：230 VAC
震源直径：70 mm
合用孔径：最幼 80 mm
信号传输：4芯测井电缆
电缆头：GO-4

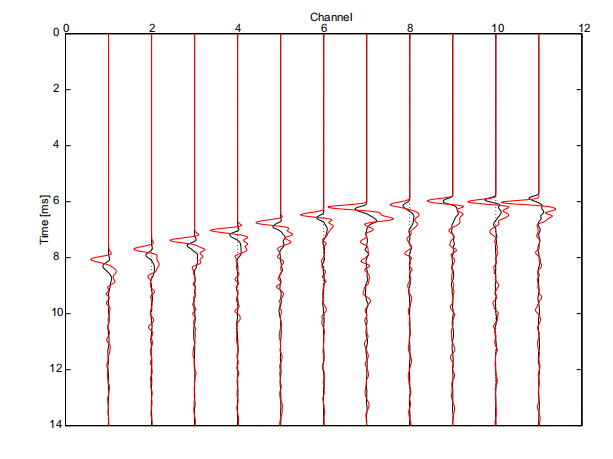

数据示例（SBS42 vs. SBS1000 Magnum）
该例子显示了100米电缆上的尺度SBS42 P波源与SBS1000 Magnum之间
的比力。玄色信号属于SBS42（100米），红色信号为新的SBS1000

Magnum。

兰科博弈(RankBet)有限公司官网




振幅 vs.电缆长度


该图显示了与SBS42 P波源的分歧电缆长度的

振幅衰减。水平红线属于兰科博弈RankBet新SBS1000 Magnum。
兰科博弈(RankBet)有限公司官网
